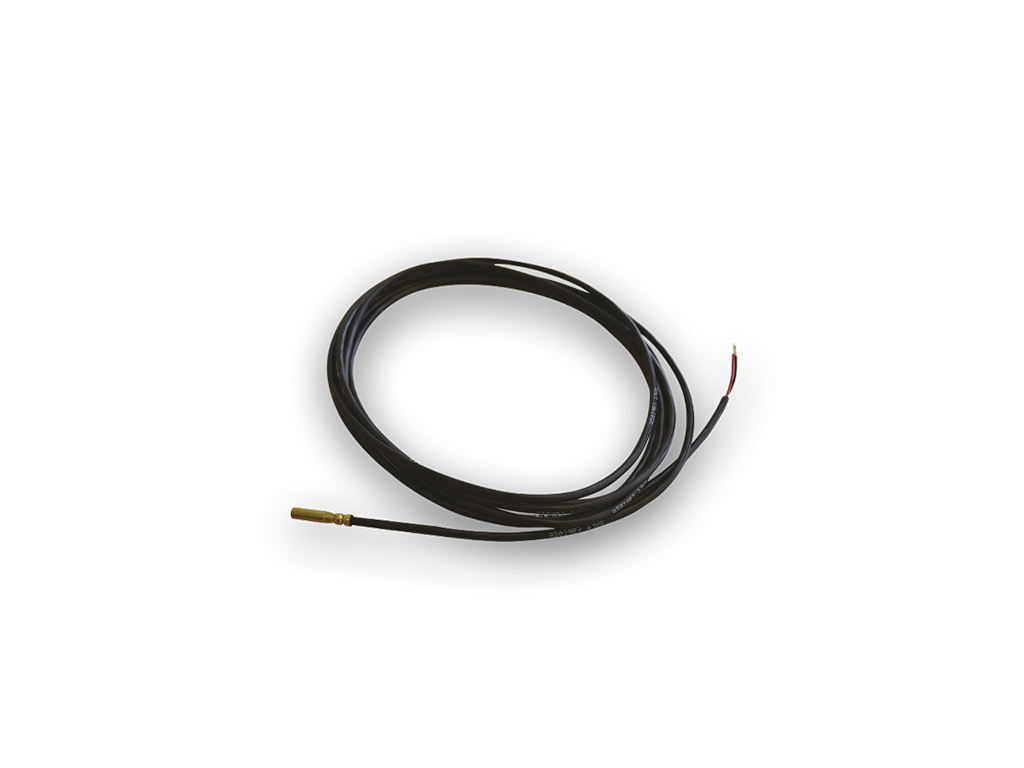

JB-TS-NTC10K - Externý senzor pre termostaty JABLOTRON
Senzor pre termostaty JB-111TP, JB-151TP, JB-111TH, JB-151TH, JB-112TP a JB-112TH umožní externé meranie teploty podlahy, sauny, bazéna či mrazničky.
Ide o výrobok TS-EXT-NTC10K spoločnosti Sensit.
Hlavné špecifikácie
- 4,6 x 24 mm / 3 m
- Pasívny senzor
Meranie nielen teploty podlahy
Externý senzor je kompatibilný s novými termostatmi JB-111TP, JB-151T, JB-111TH, JB-151TH, JB-112TP, JB-112TH. Je primárne určený na meranie teploty podlahy a súvisiacim informatívnym a bezpečnostným funkciám termostatu.
Teplota podlahy by podľa hygienických noriem nemala prekračovať teplotu 29 °C v obytných miestnostiach a 33 °C pri miestnostiach s krátkodobým pobytom (napríklad kúpeľňa). Vyššie teploty môžu mať negatívne dôsledky na ľudské zdravie, prípadne spôsobiť poškodenie podlahy.
Senzor je možné zároveň využiť na informatívne meranie pri ďalších aplikáciách, kam nie je možné inštalovať termostat samotný. Napríklad meranie teploty v saunách, mrazničkách, v neagresívnych kvapalinách, na rúrkach a pod.
Na čo si dať pri návrhu systému pozor
- × Na meranie teploty podlahy by senzor mal byť umiestnený vo vhodnej chráničke, aspoň 30 cm od steny, uprostred vzdialenosti medzi slučkou rúrky či kábla.
- × Senzor nie je možné zameniť s typom JB-TS-PT1000 určeným pre externé teplomery JB-EXT-TH-X.
- × Predĺženie kábla môže skresliť meranú teplotu. Odporúčame senzor inštalovať v blízkosti termostatu tak, aby bola dĺžka kábla 3m dostačujúca.
| Maximálny teplotný rozsah použitia | -50 až 200 °C (môže byť obmedzené typom snímača, upresnené v návode na použitie) |
|---|---|
| Typ snímača | Pt, Ni, NTC |
| Stupeň krytia | IP 67 podľa STN EN 60529 |
| Materiál puzdra | mosadz |
| Priemer/dĺžka puzdra L | 4,6 mm / 24 mm |
| Prívodný kábel | silikón tienený 2 x 0,22 mm2 |
| Odpor vedenia | 0,16 Ω na 1 m kábla pre 2-vodičové zapojenie |
| Doba odozvy | τ0,5 <7 s (v prúdiacej vode 0,4 m.s-1) |
| Kategória: | REGULÁCIA TEPLOTY |
|---|---|
| Hmotnosť: | 0.05 kg |
| EAN: | 8595614132534 |
