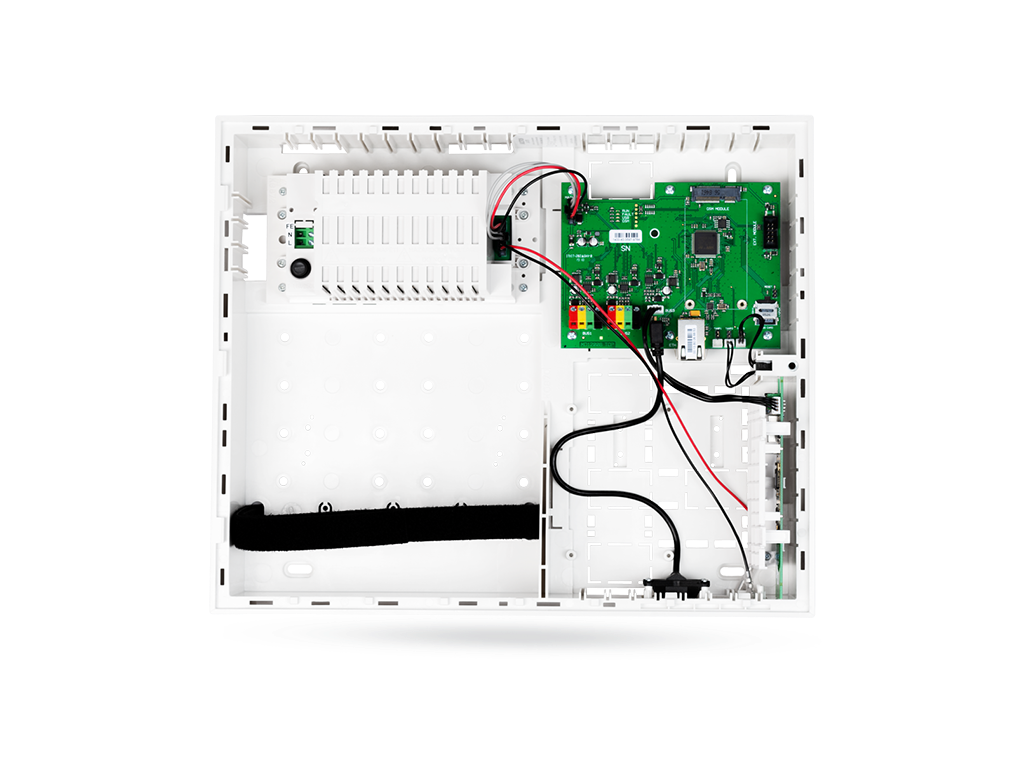

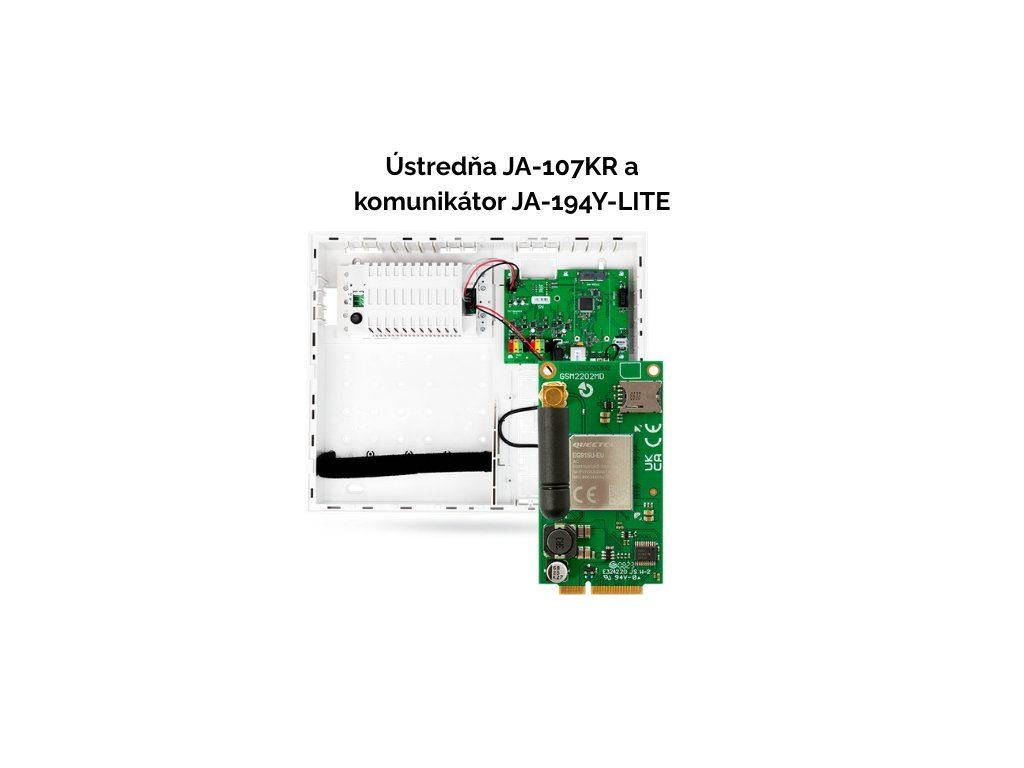

Ústredňa JA-107KR + komunikátor JA-194Y-LITE
GSM ústredňa:
JA-107KR je rozšírenou verziou zabezpečovacieho systému JABLOTRON 100+. Je určená pre väčšie objekty, kancelárie a firmy. Montáž len preškoleným technikom s platným certifikátom Jablotronu.
Ústredňa sa vždy dodáva s GSM komunikátorom. Pri objednávaní ústredne je možné vybrať GSM komunikátor LTE komunikátor JA-194Y (podpora 4G/3G/2G) alebo JA-194Y-LITE (vhodný pre Cloudové služby Jablotron).
Modul LTE komunikátora:
Modul LTE komunikátora je určený pre ústredne JA-102K, JA-103K, JA-107K alebo JA-108K systému JABLOTRON. Na rozdiel od verzie JA-194Y podporuje iba dátovú komunikáciu.
GSM ústredňa:
Ponúka tiež flexibilné riešenie ochrany obytných komplexov, administratívnych budov a firiem, ktoré potrebujú systém o mnohých sekciách. Požadované nastavenie a veľkosť systému sa programujú prostredníctvom softvéru F-link (od verzie 2.0.0).
Ústredňa JA-107k ponúka:
- 120 bezdrôtových a až 230 zbernicových periférií
- 600 užívateľov
- 15 sekcií
- 128 programovateľných výstupov PG
- 64 vzájomne nezávislých kalendárnych akcií
- 50 užívateľských SMS reportov
- 15 užívateľských hlasových reportov
- 5 nastaviteľných PCO
- 5 voliteľných protokolov pre PCO
Ústredňa obsahuje:
- Rádiový modul JA-111R
- GSM/GPRS/LTE komunikátor JA-194Y/JA-194Y-LITE
Ústredňa ďalej má:
- 2 vzájomne nezávislé svorkovnice pre pripojenie zbernice
Ústredňa ďalej ponúka napr. nasledovné funkcie:
- Údržba
- Režim deň/noc
- Reakcia skrátený odchod
- Automatické zapnutie ochrany
- Rozšírené funkcie kalendára
Nasledujúce výrobky s ústredňou kompatibilné NIESÚ:
- JA-180A (bezdrôtová vonkajšia siréna)
- JA-154J (obojsmerný diaľkový ovládač)
- JA-190X (modul telefónneho komunikátora)
Nasledujúce výrobky s ústredňou kompatibilné SÚ iba za určitých podmienok:
- JA-112E (klávesnica) je kompatibilná od verzie FW LU61501 a novšej
- JA-113E (klávesnica) je kompatibilná od verzie FW LU61601 a novšej
- JA-118N (zbernicový modul 8 PG výstupov) je kompatibilný od verzie LY68003 a novšej
- pre FW verzia LY68002 a staršie, modul spolupracuje s ústredňou iba vtedy, ak je v SW F-Link v záložke Rozsah nastavený počet PG výstupov na hodnotu max. 32.
- JA-110I (zbernicový indikátor stavu sekcie alebo PG výstupu) spolupracuje s ústredňou iba vtedy, ak je v SW F-Link v záložke Rozsah nastavený počet PG výstupov na hodnotu max. 32.
| Napájanie | 110 - 230 V/50 - 60 Hz |
|---|---|
| Zálohovací akumulátor | 12 V, 7 až 18 Ah (nie je súčasťou balenia!) |
| Maximálna doba dobíjania akumulátora | 72 hodín |
| Max. trvalý odber z ústredne | 2000 mA trvalo 3000 mA po dobu 60 min. (max. 2000 mA do jednej zbernice) |
| Max. trvalý odber pre zálohovanie 12 hodín | 1100 mA bez LAN 1072 mA s aktívnym LAN (s akumulátorom 18 Ah) |
| Max. počet periférií | 230 |
| LAN komunikátor | Ethernet rozhranie, 10/100BASE-T |
| Rozmery | 357 × 297 × 105 mm |
| Hmotnosť s AKU/bez AKU | 7025 g/1820 g |
| Pamäť udalostí | cca 7 mil. posledných udalostí vrátane dátumu a času |
| Typ napájacieho zdroja | A (EN 50131-6) |
| Klasifikácia |
Stupeň zabezpečenia 2 / trieda prostredia II (podľa STN EN 50131-1) |
| Rozsah pracovných teplôt | -10 až +40 °C |
| Priemerná pracovná vlhkosť | 75% RH, bez kondenzácie |
| Spĺňa | EN 50131-1, EN 50131-3, EN 50131-5-3, EN 50131-6, EN 50136-1, EN 50136-2, EN 50581 |
| Rádiová pracovná frekvencia (s modulom JA-11xR) | 868,1 MHz |
| Rádiové vyžarovanie | ETSI EN 300 220-1-2 (modul R), ETSI EN 301 419-1, ETSI EN 301 511 (GSM) |
| EMC | EN 50130-4 ed.2+A1, EN 55032 ed.2, ETSI EN 301 489-7 |
| Elektrická bezpečnosť | EN 62368-1+A11 |
| Podmienky prevádzky | TÚSR č. VPR - 11/2014, TÚSR č. VPR-02/2017 |
| Certifikačný orgán | Trezor Test s.r.o. (č.3025) |
| Identifikácia volajúceho (CLIP) | EN 300 089 |

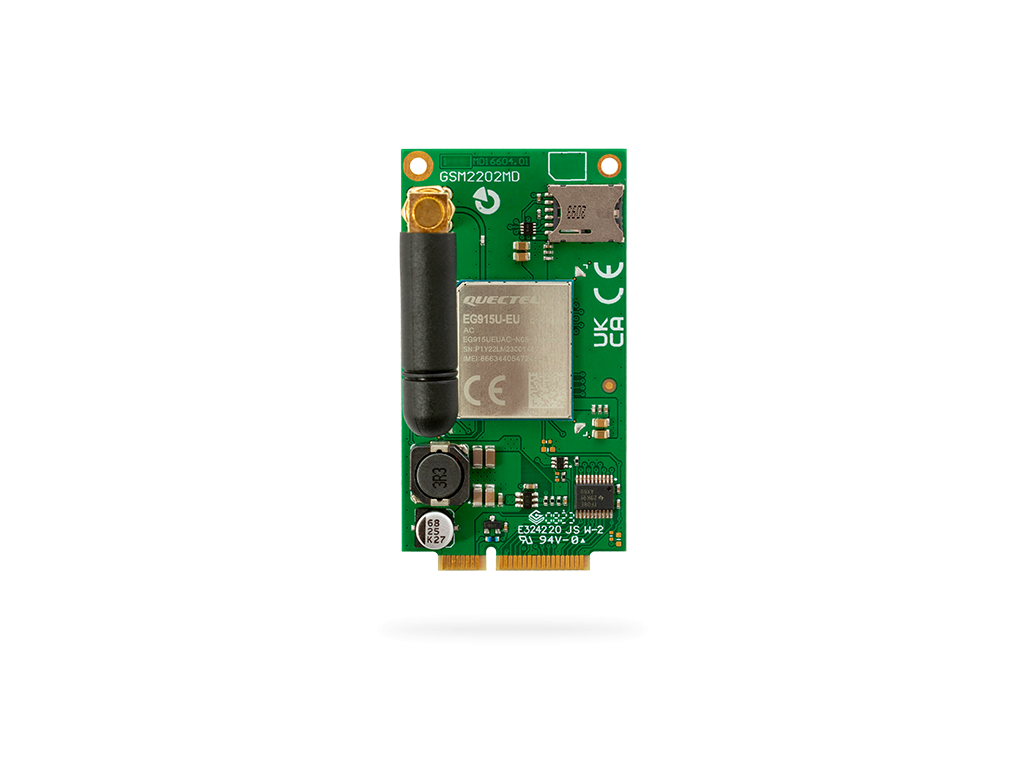

Modul LTE komunikátora:
Umožňuje komunikáciu pomocou mobilnej siete s pultom centrálnej ochrany alebo vzdialené ovládanie systému pomocou webovej a mobilnej aplikácie. Zároveň umožňuje vzdialené nastavovanie systému pomocou softvéru F-Link.
| Napájanie modulu | 8–15 V DC (z ovládacieho panela) |
|---|---|
| Nominálny odber prúdu | cca. 9 mA (závisí od kvality signálu GSM) |
| Max. odber prúdu | 720 mA |
| Komunikačné pásmo GSM: | |
| 2G (GSM, EDGE) | 900 / 1800 MHz |
| 4G (LTE) | 800 (B20) / 900 (B8) / 1800 (B3) MHz 2100 (B1) / 2600 (B7) MHz |
| Klasifikácia | Stupeň zabezpečenia 3 / Trieda prostredia II (podľa EN 50131-1) |
| (Poznámka: toto platí len v kombinácii s ústredňou s certifikátom 3. stupňa zabezpečenia. Ďalšie informácie o PCO nastaveniach nájdete v návode na inštaláciu ústredne) | |
| Rozmery | 70 x 37 x 25 mm |
| Hmotnosť | 23 g |
| Prostredie | vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 °C až 40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH bez kondenzácie |
| Kompatibilita s prijímačom RCT (PCO) | podľa komunikačných protokolov |
| Komunikátor SPT | SPT typ Z (rozširujúci modul ústredne) |
| Rozhranie AS/SPT | Pass-through |
Podporovaná trieda ATS/komunikačný protokol: |
|
| Trieda ATS 1) | Rozhranie ATS / Komunikačný protokol |
| SP3 - SP5 | GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09 |
| DP3 2) | LAN (IP) / GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09 |
|
Poznámky:
Komunikácia LAN zabezpečená prostredníctvom WIFI alebo GSM sa považuje za rádiovú komunikáciu, preto nie je možné používať GSM komunikátor a sieť WIFI WAN, keď je vytvorená cesta DPx. Vysvetlivky: SPx: Jedna komunikačná cesta na PCO (Single path) = 1 prenosové médium |
|
| Certifikačný orgán | Trezor Test (č. 3025), Kiwa Nederland b. v. |
| Spĺňa | EN 50130-4, EN 55032, ETSI EN 301 489-1, ETSI EN 301 489-7, EN IEC 62368-1, ETSI EN 301 511, ETSI EN 301 908-1, EN IEC 63000, EN 50131-1, EN 50131-3, EN 50131-10, T 031 |
| Podmienky prevádzky: | TÚSR č. VPR – 01/2023, CEPT/ECC/DEC/(04)06, ERC/DEC/(97)02, ECC/DEC/(06)01 |
| Kategória: | MODULY |
|---|---|
| Hmotnosť: | 1.91 kg |
