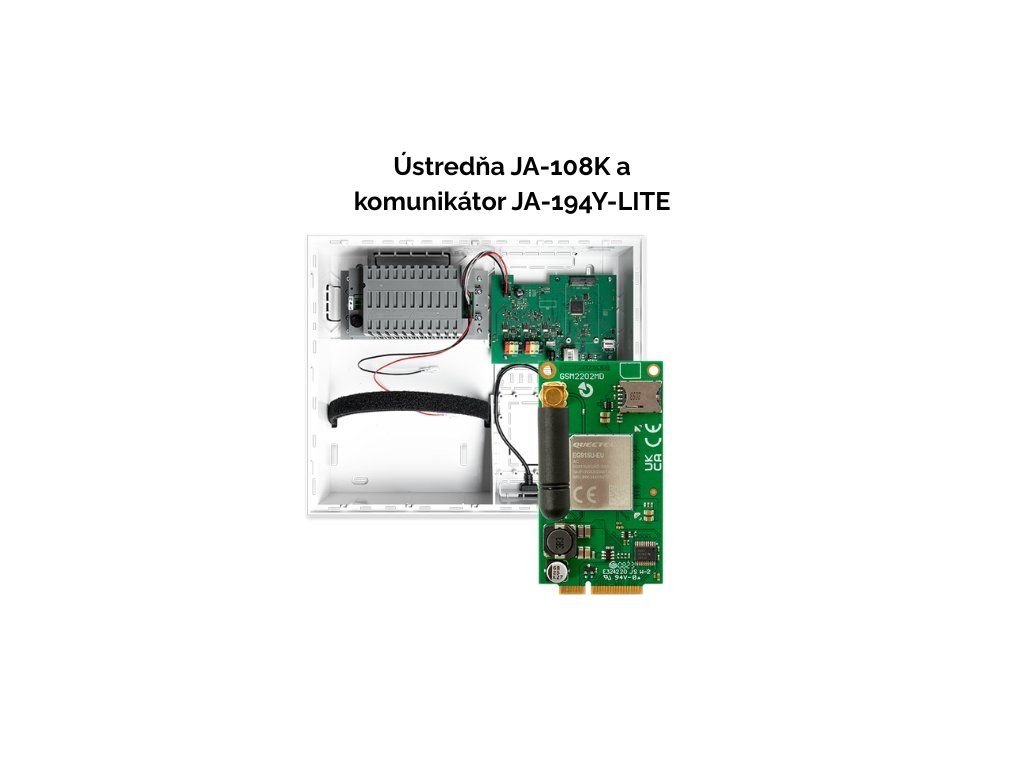

Ústredňa JA-108K + komunikátor JA-194Y-LITE
GSM ústredňa:
JA-108K je najvýkonnejšia ústredňa systému JABLOTRON 100+, navrhnutá pre rozsiahle a vysoko zabezpečené inštalácie. Ako prvá ústredňa JABLOTRON podporujúca zabezpečenie Grade 3 (podľa EN 50131) je vhodná nielen pre kancelárie, školy a administratívne budovy, ale aj pre priestory s vyšším rizikom, ako sú serverovne, sklady liekov, galérie alebo zlatníctva.
Modul LTE komunikátora:
Modul LTE komunikátora je určený pre ústredne JA-102K, JA-103K, JA-107K alebo JA-108K systému JABLOTRON. Na rozdiel od verzie JA-194Y podporuje iba dátovú komunikáciu.
Ústredňa sa vždy dodáva s GSM komunikátorom. Pri objednávaní ústredne je možné vybrať GSM komunikátor LTE komunikátor JA-194Y (podpora 4G/3G/2G) alebo JA-194Y-LITE (vhodný pre Cloudové služby Jablotron).
GSM ústredňa:
Ústredňa kombinuje vysokú kapacitu systému, integrovanú LAN komunikáciu a podporu vzdialenej správy v rámci ekosystému JABLOTRON. Zároveň zachováva osvedčenú logiku konfigurácie softvéru F-Link. JA-108K môže pracovať v režime Grade 3 aj v profiloch Grade 2 alebo plne prispôsobených systémových profiloch.
Kľúčové vlastnosti
- podpora až 230 periférií a 15 sekcií,
- až 600 používateľov a 128 programovateľných PG výstupov,
- integrovaný LAN komunikátor,
- podpora aplikácií MyJABLOTRON 2 a MyCOMPANY,
- napájací zdroj s trvalým BUS výstupom až 2 000 mA,
- záložná prevádzka až 60 hodín s batériou 18 Ah,
- konfigurácia a servis cez USB C,
- podpora bezpečnostných profilov Grade 2 aj Grade 3.
Navrhnuté pre náročné inštalácie
JA-108K bola navrhnutá s dôrazom na odolnosť systému, dohľad nad komunikáciou a ochranu proti sabotáži.
V porovnaní s platformou JA-107K rozširuje systém o funkcie požadované pre prevádzku v režime Grade 3, vrátane prísnejšej kontroly pripravenosti systému, rozšíreného monitoringu porúch a ďalších bezpečnostných mechanizmov určených pre objekty s vyšším rizikom.
Flexibilná platforma pre zabezpečenie a automatizáciu
Okrem bezpečnostných funkcií slúži ústredňa aj ako centrum pre správu technológií budovy a prevádzkovú automatizáciu. Vďaka podpore vzdialeného prístupu je možné systém spravovať odkiaľkoľvek prostredníctvom JABLOTRON Cloudu.

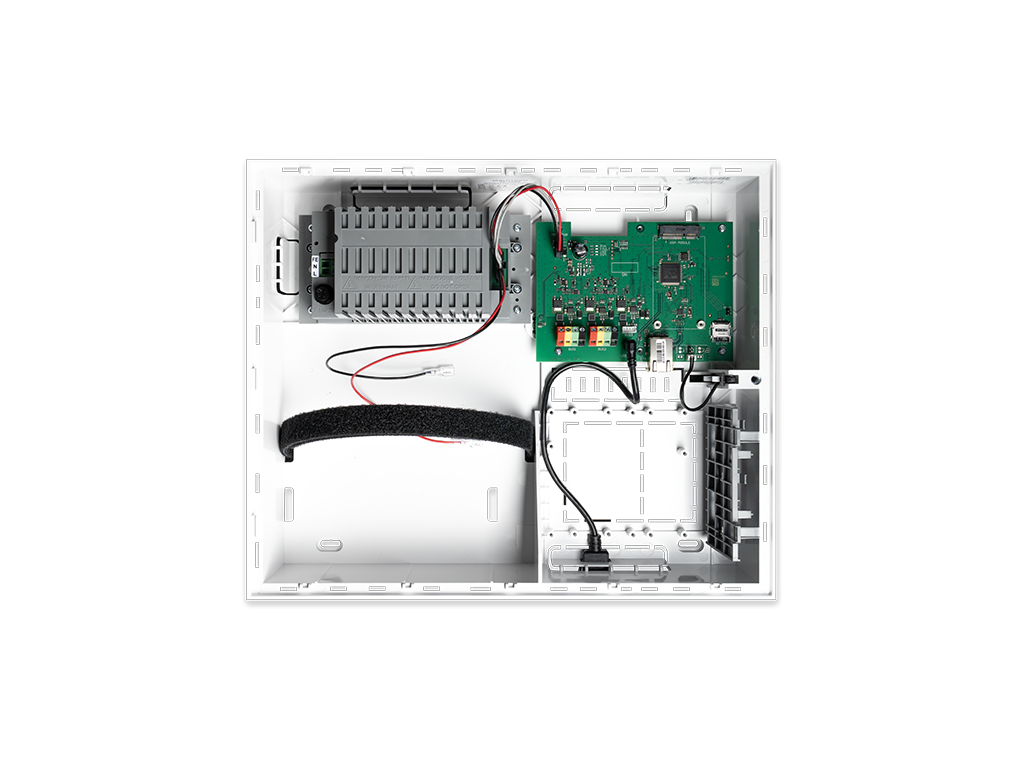

Konštrukcia a inštalácia
Plastová skrinka poskytuje priestor pre rozširujúce moduly a záložnú batériu až do kapacity 18 Ah. Integrovaná hardvérová platforma vychádza z osvedčenej architektúry JABLOTRON 100+, rozšírenej o špecializované funkcie pre prevádzku vo vyšších stupňoch zabezpečenia.
| Primárny bezpečnostný profil | Grade 3 |
|---|---|
| Ďalšie prevádzkové profily | Grade 2 a Default (JABLOTRON) |
| Normy | EN 50131-3, EN 50131-6, EN 50131-10, EN 50130-4, EN 55032, EN 62368-1, EN 50136-1, EN 50136-2 |
| Trieda prostredia | II – vnútorná všeobecná |
| Počet periférií | až 230, z toho až 120 bezdrôtových |
| Počet používateľov | až 600 |
| Počet sekcií | až 15 |
| Počet PG výstupov | až 128, bezdrôtovo PG 1–32 |
| LAN komunikátor | integrovaný Ethernet 10/100BASE |
| GSM/LTE komunikácia | prostredníctvom voliteľného modulu JA-19xY |
| Klasifikácia ATS | SP5 s LAN alebo GSM, DP3 s LAN + GSM |
| Protokoly ARC/PCO | Jablo IP, ANSI SIA DC-09 |
| Napájanie | 110–230 V AC, 50–60 Hz |
| Výstup zbernice | 12,0–13,8 V DC, max. 2000 mA trvalo |
| Krátkodobý prúd zbernice | max. 3000 mA na 60 min |
| Zbernica | BUS 1, BUS 2, BUS 3 / I-BUS |
| Dĺžka zbernice | až 3 × 500 m |
| Batéria | 12 V / 18 Ah, olovená gélová |
| Záloha | až 60 h podľa zaťaženia systému |
| Rozmery | 357 × 297 × 105 mm |
| Prevádzková teplota | −10 °C až +40 °C |
| Pamäť udalostí | približne 7 miliónov udalostí |

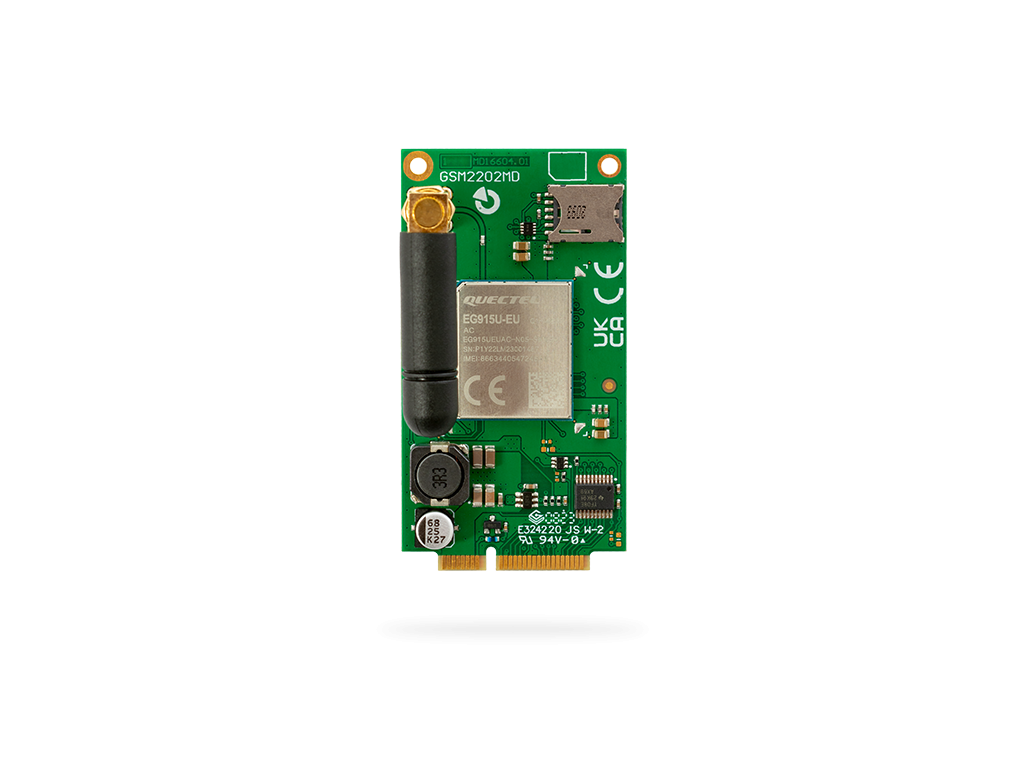

Modul LTE komunikátora:
Umožňuje komunikáciu pomocou mobilnej siete s pultom centrálnej ochrany alebo vzdialené ovládanie systému pomocou webovej a mobilnej aplikácie. Zároveň umožňuje vzdialené nastavovanie systému pomocou softvéru F-Link.
| Napájanie modulu | 8–15 V DC (z ovládacieho panela) |
|---|---|
| Nominálny odber prúdu | cca. 9 mA (závisí od kvality signálu GSM) |
| Max. odber prúdu | 720 mA |
| Komunikačné pásmo GSM: | |
| 2G (GSM, EDGE) | 900 / 1800 MHz |
| 4G (LTE) | 800 (B20) / 900 (B8) / 1800 (B3) MHz 2100 (B1) / 2600 (B7) MHz |
| Klasifikácia | Stupeň zabezpečenia 3 / Trieda prostredia II (podľa EN 50131-1) |
| (Poznámka: toto platí len v kombinácii s ústredňou s certifikátom 3. stupňa zabezpečenia. Ďalšie informácie o PCO nastaveniach nájdete v návode na inštaláciu ústredne) | |
| Rozmery | 70 x 37 x 25 mm |
| Hmotnosť | 23 g |
| Prostredie | vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 °C až 40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH bez kondenzácie |
| Kompatibilita s prijímačom RCT (PCO) | podľa komunikačných protokolov |
| Komunikátor SPT | SPT typ Z (rozširujúci modul ústredne) |
| Rozhranie AS/SPT | Pass-through |
Podporovaná trieda ATS/komunikačný protokol: |
|
| Trieda ATS 1) | Rozhranie ATS / Komunikačný protokol |
| SP3 - SP5 | GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09 |
| DP3 2) | LAN (IP) / GSM-GPRS (IP) — JABLO IP / ANSI SIA DC-09 |
|
Poznámky:
Komunikácia LAN zabezpečená prostredníctvom WIFI alebo GSM sa považuje za rádiovú komunikáciu, preto nie je možné používať GSM komunikátor a sieť WIFI WAN, keď je vytvorená cesta DPx. Vysvetlivky: SPx: Jedna komunikačná cesta na PCO (Single path) = 1 prenosové médium |
|
| Certifikačný orgán | Trezor Test (č. 3025), Kiwa Nederland b. v. |
| Spĺňa | EN 50130-4, EN 55032, ETSI EN 301 489-1, ETSI EN 301 489-7, EN IEC 62368-1, ETSI EN 301 511, ETSI EN 301 908-1, EN IEC 63000, EN 50131-1, EN 50131-3, EN 50131-10, T 031 |
| Podmienky prevádzky: | TÚSR č. VPR – 01/2023, CEPT/ECC/DEC/(04)06, ERC/DEC/(97)02, ECC/DEC/(06)01 |
| Kategória: | MODULY |
|---|---|
| Hmotnosť: | 1.97 kg |
