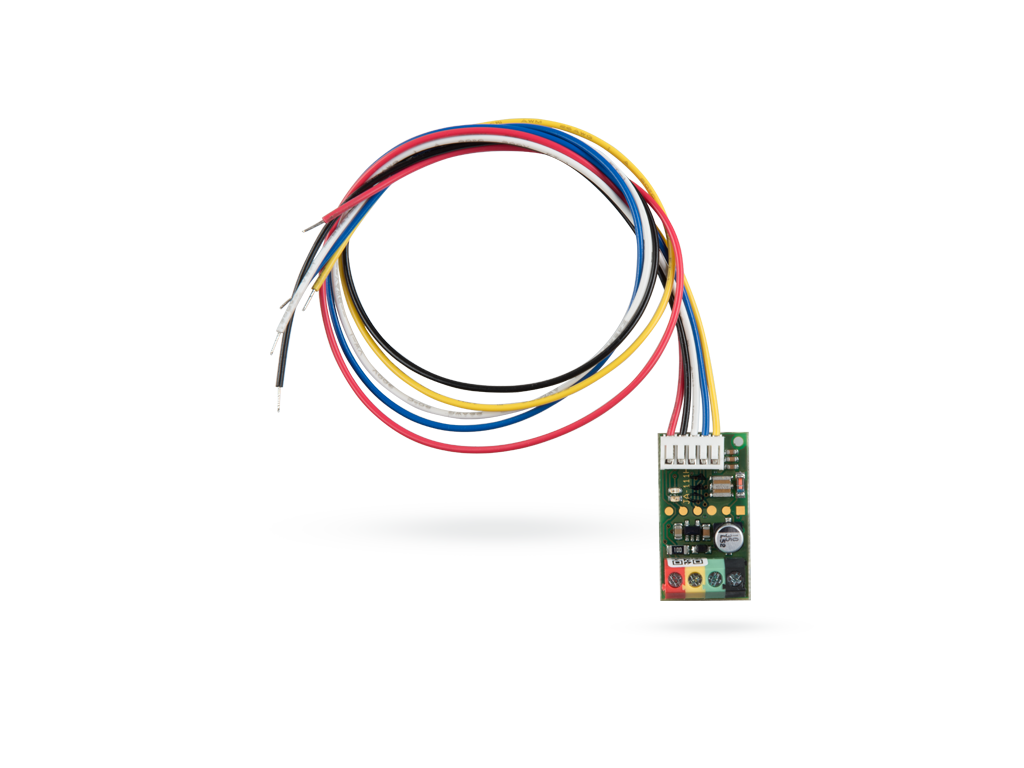

JA-111H-AD TRB - Zbernicový modul ovládania systému
JA-111H-AD TRB slúži na pripojenie ľubovoľného ovládacieho zariadenia (s kontaktnými alebo impulznými výstupmi) do systému JABLOTRON 100+ a poskytuje preň ho napájanie zo zbernice ústredne.
Tento vstavaný modul je možné umiestniť priamo do ovládacieho zariadenia.
Jeden vstup modulu má pevnú reakciu Sabotáž, na druhom vstupe je možné zvoliť z niekoľko druhov reakcií na zmenu ochrany a tretí vstup slúži buď k hláseniu poruchy pripojeného zariadenia, alebo je možné využiť ako druhý ovládací vodič s pevne nastavenou reakciou „Vypni ochranu“.
Modulom možno ovládať programovateľné výstupy PG.
Umožňuje nastavenie minimálnej doby aktivácie pre ovládanie (0,1s - 300 s). Modul má impulznú aktiváciu pre dvojvodičové ovládanie aj stavovú aktiváciu pre jednovodičové ovládanie.
Modul je komponentom systému JABLOTRON 100+, je adresovateľný a obsadzuje v systéme jednu pozíciu.
| Kompatibilný s | F-Link 1.4.0 a vyšším |
|---|---|
| Napájanie | zo zbernice ústredne 12 V (9…15 V) |
| Prúdová spotreba pri zálohe (pokojová) | 5 mA + spotreba ovládacieho zariadenia |
| Prúdová spotreba pre voľbu kábla | 12 mA + spotreba ovládacieho zariadenia |
| Maximálne prípustné zaťaženie pripojeným ovládačom | 50 mA |
| Rozmery | 16 x 30 x 12 mm |
| Klasifikácia | stupeň zabezpečenia 2 / trieda prostredia II podľa: STN EN 50131-1, STN EN 50131-3 |
| Rozsah pracovných teplôt | -10 až +40 °C |
| Ďalej spĺňa | STN EN 50130-4, STN EN 55022 |
| Kategória: | Vstupné |
|---|---|
| Hmotnosť: | 0.01 kg |
| EAN: | 8595614115384 |
| Systém: | JABLOTRON 100+ |
| Typ produktu: | Zbernicový |
