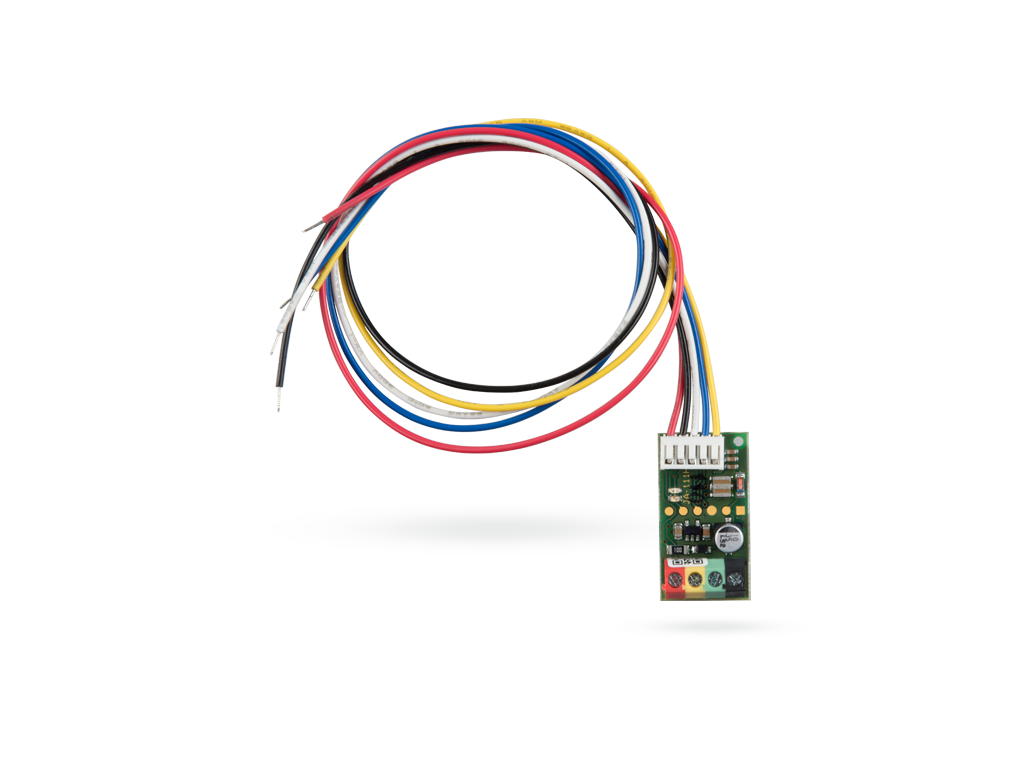

JA-111H TRB - Zbernicový modul pripojenia drôtového detektora
Modul JA-111H TRB slúži na pripojenie ľubovoľného drôtového detektora (s kontaktnými alebo impulznými výstupmi) k systému JABLOTRON 100+ a poskytuje pre neho napájanie. Tento vstavaný modul možno umiestniť priamo do detektora.
Jeden vstup modulu má pevnú reakciu Sabotáž, druhý vstup hlási poplachovú reakciu a tretí vstup slúži buď na hlásenie poruchy pripojeného zariadenia alebo na hlásenie špeciálnej reakcie “Masking” (pre detektory s funkciou Antimasking).
Modul je možné rovnako využiť pre pripojenie roletového detektora CT-01.
Modulom možno ovládať programovateľné výstupy PG.
Umožňuje nastavenie minimálnej doby aktivácie pre spustenie poplachu (0,1s - 300 s).
Modul má stavovú aj impulznú aktiváciu.
Modul je komponentom systému JABLOTRON 100+, je adresovateľný a obsadzuje v systéme jednu pozíciu.
| Napájanie | zo zbernice ústredne 12 V DC (8 … 15 V) |
|---|---|
| Menovitý odber prúdu | 5,2 mA + spotreba pripojeného zariadenia všetky vstupy spojené s GND |
| Maximálny odber prúdu | 11 mA + spotreba pripojeného zariadenia |
| Maximálne prípustné zaťaženie pripojeným detektorom | 50 mA |
| Typ ovládacieho zariadenia (ACE) | B |
| Rozmery, Hmotnosť | 18,1 x 31,5 x 12 mm, 8 g |
| Dĺžka vodičov | 300 mm (nemožno predĺžiť) |
| Klasifikácia | stupeň zabezpečenia 3 / trieda prostredia II. (podľa EN 50131-1) Platí pri inštalácii do krytu, ktorý spĺňa stupeň zabezpečenia 3. |
| Prostredie | vnútorné všeobecné |
| Rozsah pracovných teplôt | -10 °C až +40 °C |
| Priemerná prevádzková vlhkosť | 75 % RH, bez kondenzácie |
| Certifikačný orgán | Trezor Test s.r.o. (č. 3025), Kiwa Nederland b. v. |
| Spĺňa | EN 50130-4, EN 55032, EN 50131-3, T 031, EN IEC 63000 |
| Kategória: | Vstupné |
|---|---|
| Hmotnosť: | 0.015 kg |
| EAN: | 8595614115391 |
| Systém: | JABLOTRON 100+, JABLOTRON Mercury |
| Typ produktu: | Zbernicový |
